01
Быстрая сборка
Ригель ставится в нижнюю чашу, закрывается верхней и фиксируется. Меньше мелкого крепежа на объекте.
ОПАЛУБОЧНЫЕ СИСТЕМЫПРОЕКТИРОВАНИЕ · КОМПЛЕКТАЦИЯ · ДОСТАВКА
ОПАЛУБОЧНЫЕ СИСТЕМЫ / CUP-LOCK
Чашечная опалубка
Cup-Lock для вашего объекта
Надёжные системы для монолитного строительства. Подберём элементы, подготовим спецификацию и организуем поставку под параметры объекта.
CUP-LOCK

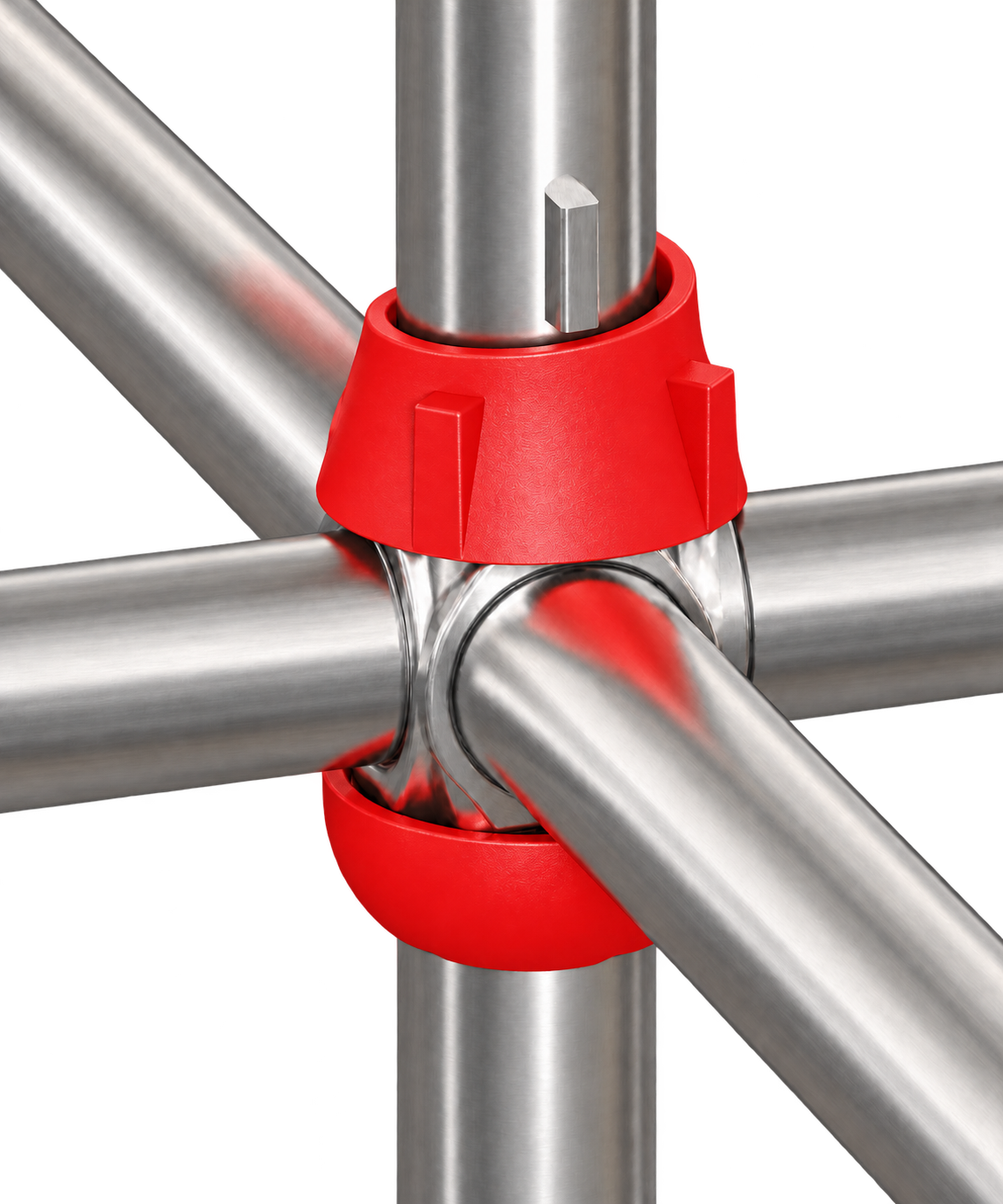

КЛЮЧЕВОЙ УЗЕЛЧАША + ЗАМОКФиксация элементов без болтового соединения
РЕШЕНИЯ ДЛЯ МОНОЛИТНОГО СТРОИТЕЛЬСТВА
Надёжная система для монолитного строительства
Система рассчитана на работу там, где обычных телескопических стоек уже недостаточно по высоте или нагрузке.
02
Жесткая пространственная схема
Вертикальные стойки и горизонтальные ригели формируют устойчивую объемную систему для бетонирования перекрытий.
03
Наращивание по высоте
Стойки соединяются вставками, поэтому систему можно собирать ярусами до проектной отметки.
04
Гибкая регулировка
Домкраты и унивилки позволяют точно выставить нижний уровень и палубу перед бетонированием.
Поставщик чашечной опалубки №1 в России
Производим и отгружаем 17 тысяч тонн опалубки в год.
Огромный склад б/у-опалубки в Москве
Склад отгружает 24/7, 2 тыс. тонн всегда в наличии. Свой логистический отдел — опалубка приедет вовремя.
Закрепляем за Вами персонального менеджера
Нужно оперативно довезти комплект, сделать замену или найти бригаду по монтажу? Менеджер поможет решить любой вопрос.
Организуем доставку по России точно в срок
Подберем транспорт под объем заказа, согласуем дату отгрузки и доставим комплект прямо на объект.

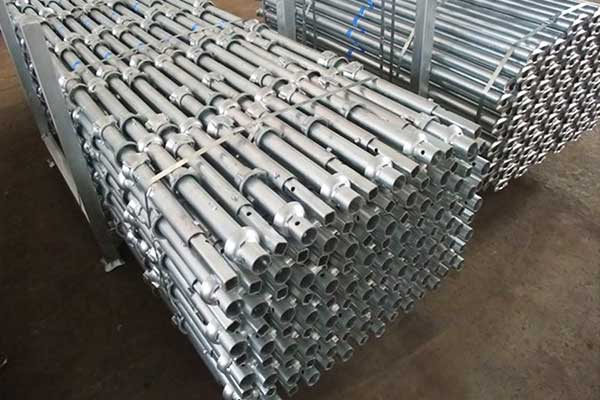

Компоненты системы Cup-Lock
Базовый комплект собирается под конкретную геометрию объекта. Ниже — основные элементы системы.
↕
Опорный домкрат
Резьбовая опора для основания и точной регулировки по высоте. Типовые длины 500 и 750 мм.
│
Стойка Cup‑Lock
Главный несущий элемент из стальной трубы. Длины — от 1 до 3 м, чашки с шагом 0,5–1 м.
━
Горизонтальный ригель
Связывает стойки в пространственную раму и обеспечивает жесткость конструкции.
Y
Винтовая унивилка
Поддерживает балки опалубочного стола и помогает вывести палубу в единую плоскость.
↔
Соединительная вставка
Служит для надежного наращивания стоек по вертикали при монтаже последующих ярусов.
ТОЧНОСТЬ
В КАЖДОЙ ЦИФРЕ.
Итоговая схема и допустимая нагрузка определяются расчетом: они зависят от шага стоек и ригелей, высоты и параметров плиты.
НазначениеМонолитные перекрытия, мосты, путепроводы, промышленные объекты
Ориентир по высоте5–50 м
СтойкаØ 47 мм, стенка 3 мм
РигельØ 48 мм
Шаг чашек0,5–1 м
РегулировкаДомкраты + винтовые унивилки
Быстрый запрос расчета
Заполните исходные данные — менеджер подготовит предварительный подбор комплекта.
Для точного расчета нужны площадь, высота, толщина перекрытия и схема объекта.
ЛОГИКА
МОНТАЖА.
Монтаж выполняется по проекту производства работ и с проверкой расчетных нагрузок перед бетонированием.
Подготовка основания
Площадку очищают, выравнивают, при необходимости укладывают опорные плиты и выполняют разметку.
Установка домкратов
Опорные элементы выставляют по уровню на твердом основании.
Первый ярус
Стойки соединяют ригелями. Наконечники устанавливают в чашки и фиксируют верхней частью замка.
Наращивание
Следующие стойки монтируют через соединительные вставки и повторяют горизонтальную обвязку.
Унивилки и балки
На проектной высоте ставят унивилки, укладывают балки и формируют палубу.
Юстировка и контроль
Систему выравнивают, проверяют геометрию, устойчивость, допустимые нагрузки и прогибы.
В РАБОТЕ.
НА РЕАЛЬНЫХ ОБЪЕКТАХ.

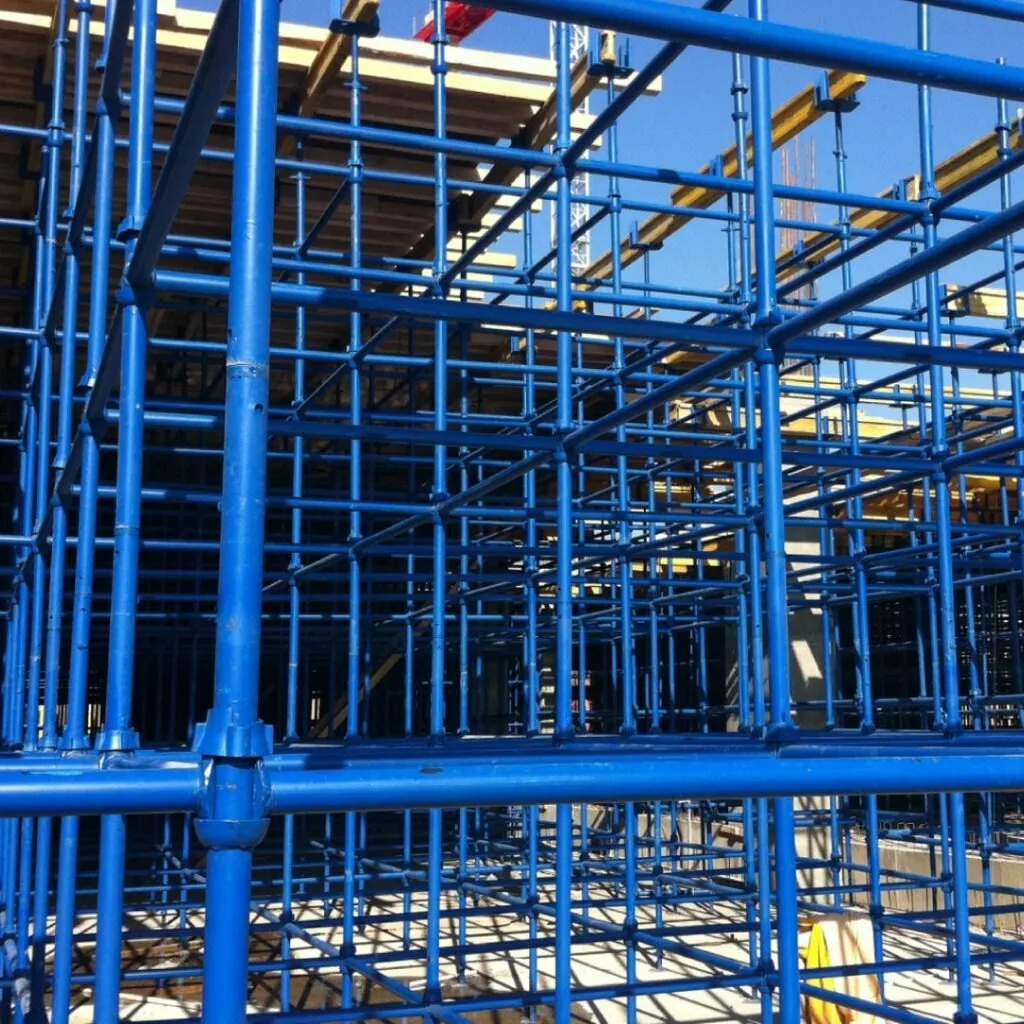

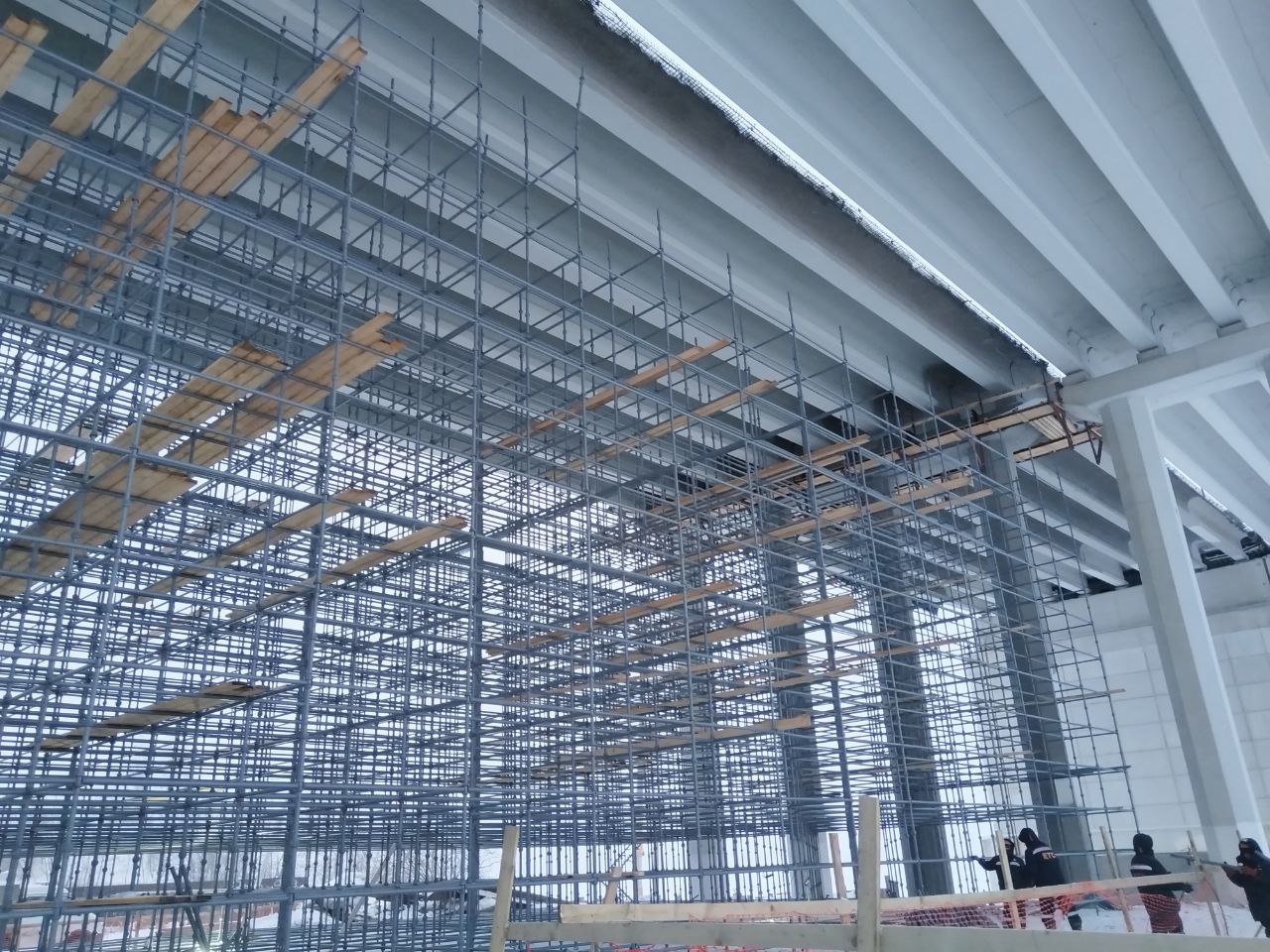

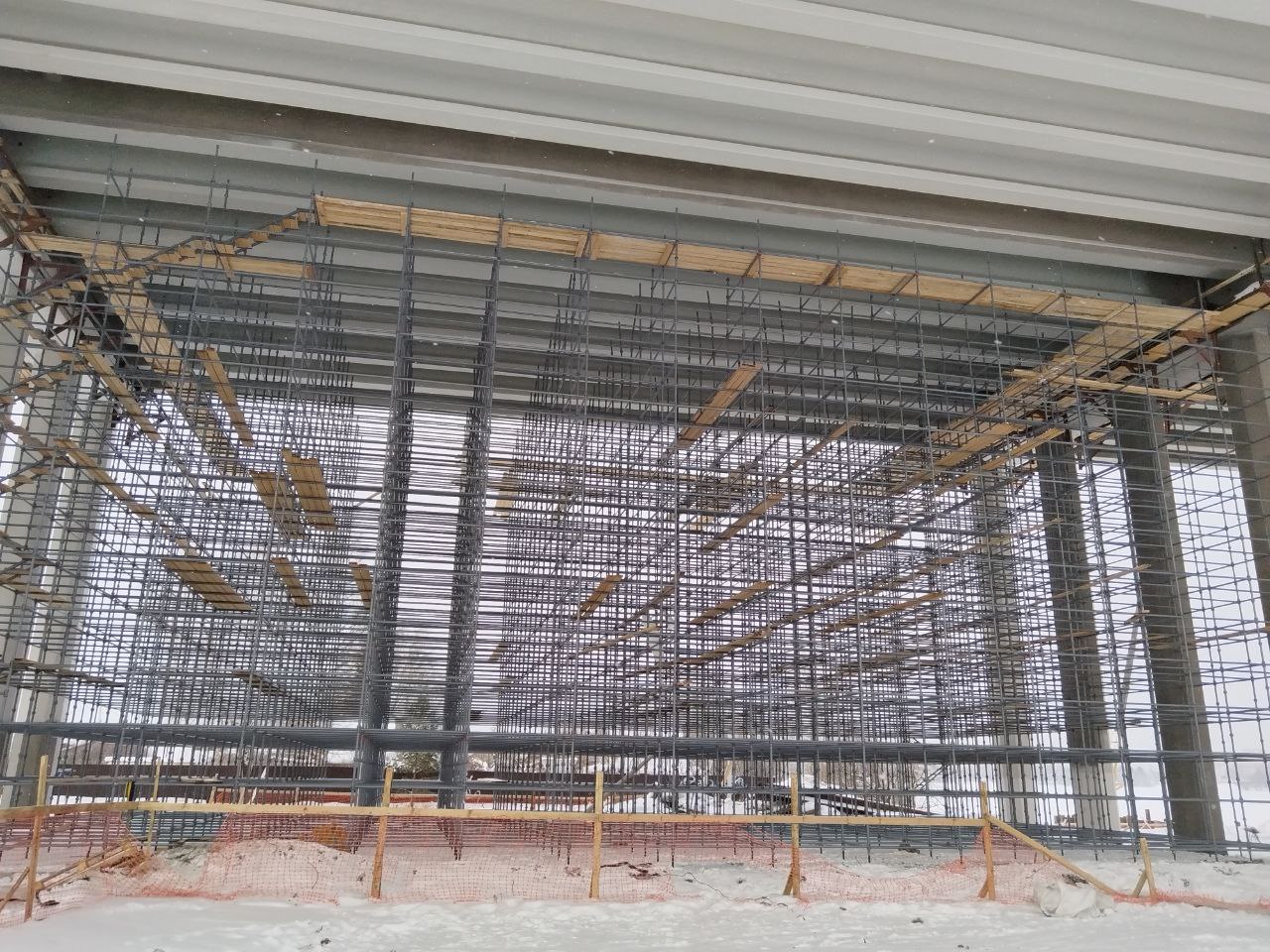

Фрагменты поставок и комплектов чашечной опалубки Cup-Lock. Галерея перелистывается без переходов на отдельные страницы проектов.
ЕСТЬ ПРОЕКТ?
СОБЕРЁМ РЕШЕНИЕ.
Пришлите площадь перекрытия, высоту, толщину плиты и чертежи. Подготовим перечень элементов и коммерческое предложение.
